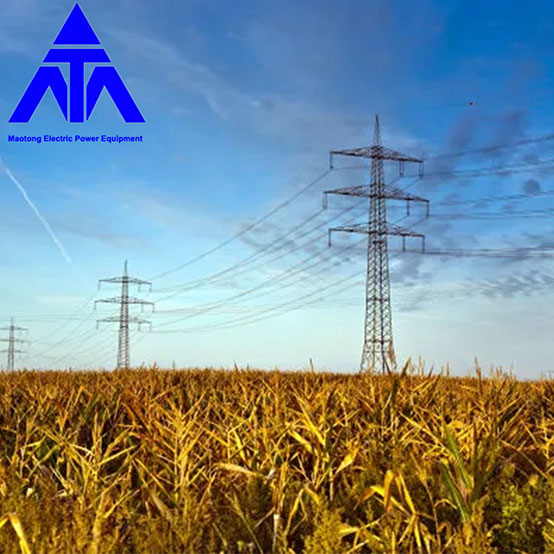

Kotni jekleni cevni mrežasti stolp daljnovoda

Kitajski proizvajalci Mao Tong ponujajo visokokakovosten kotni jekleni rešetkasti stolp za električni vod. Qingdao Maotong

Inteligentna podpostaja

Električni stolp, znan tudi kot daljnovodni stolp, je glede na svojo obliko na splošno razdeljen na: stekleni tip, tip mačje glave, na tip, suhi tip in vedro tipa pet, glede na uporabo točk so: napenjalni stolp, linearni stolp, vogalni stolp, transpozicijski stolp (stolp za spremembo položaja faze žice), končni stolp in razponski stolp itd., Njihove strukturne značilnosti so, da so vse vrste stolpov konstrukcije vesoljskih nosilcev, palica je v glavnem sestavljena iz enojnega enakomernega kotnega jekla ali kombinacija kotnega jekla, material je na splošno Q235 (A3F) in Q345 (16Mn), povezava med palicami pa je izdelana iz grobih vijakov. S strižno povezavo vijakov je celoten stolp sestavljen iz kotnega jekla, povezovalne jeklene plošče in vijakov, posameznih delov, kot je noga stolpa, iz več jeklenih plošč, zvarjenih v komponento, tako da je vroče cinkanje, transport in montaža konstrukcije izjemno priročno. Za stolp z višino pod 60 m so žeblji nameščeni na enega od glavnih materialov stolpa, da se gradbenemu osebju olajša plezanje na stolp.

Struktura stolpa:

Celoten stolp je v glavnem sestavljen iz treh delov: glave stolpa, telesa stolpa in nog stolpa. Če gre za kabel, stolp poveča tudi kabelski del. Glava stolpa od kraka stolpa do preseka stolpa se dramatično spremeni (zlomljena črta) iz zgornjega dela glave stolpa, če ni hitre spremembe preseka, potem spodnji prečni krak spodnje vrvice nad glavo stolpa. Segment stebra nad temeljem nog stolpa se imenuje pilon. Odsek med stebrom in stebrom se imenuje pilon.

Tehnični parametri:

1, napetost: 10kv-220kv (napetost po meri)
2. Modeli: linearni stolp, vogalni stolp, terminalski stolp, odcepni stolp; Enojna in dvojna zanka; Lahko se pritrdi z nosilcem kabla, nosilcem odvodnika in nosilcem izolacijske plošče.
3, osnovni tlak vetra: w0= 0,35-0,95KN /m2
4, intenzivnost seizmične utrdbe: območje 8 stopinj in manj kot 8 stopinj
5, nosilnost temeljev: 100 in 200 KN/m2 zgoraj
6, debelina ledu: â¤10 mm
7, pravokotnost: â¤1/1000
8. Obdelava: vroče cinkanje
9. Izvedbeni standard: nacionalni standard
