Struktura transformatorske postaje 500KV Prenos električne energije

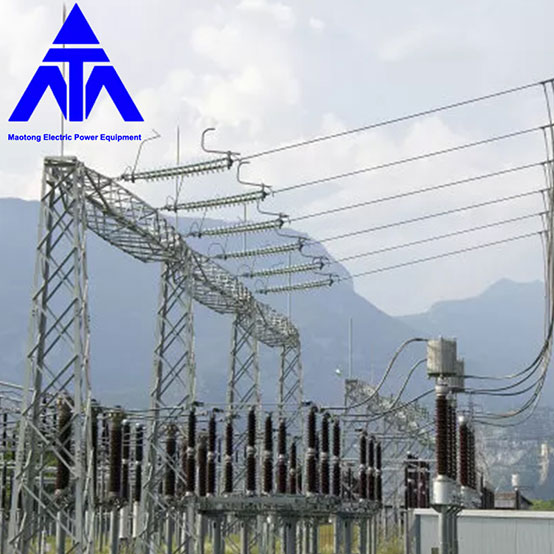

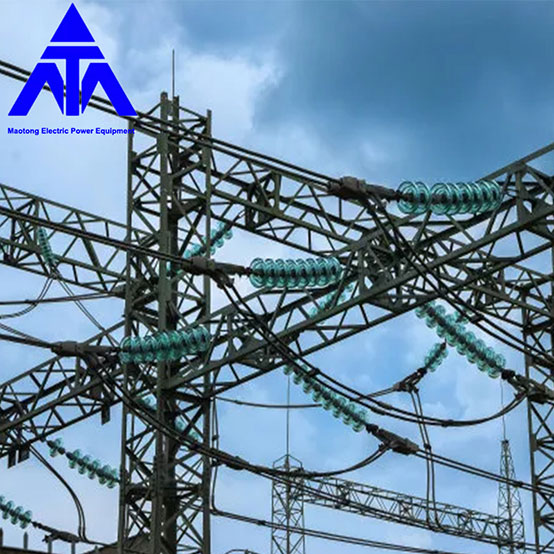

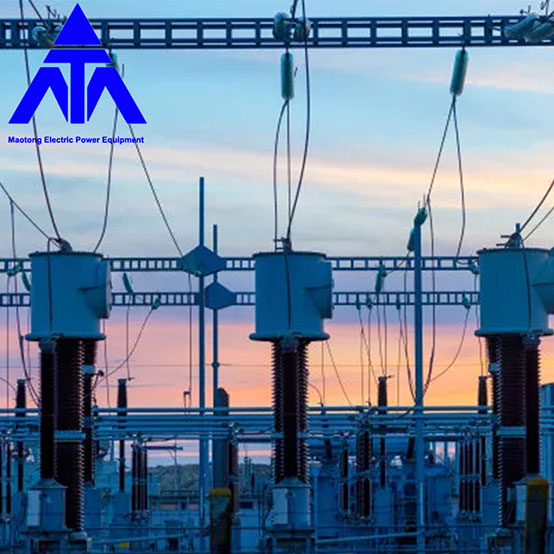

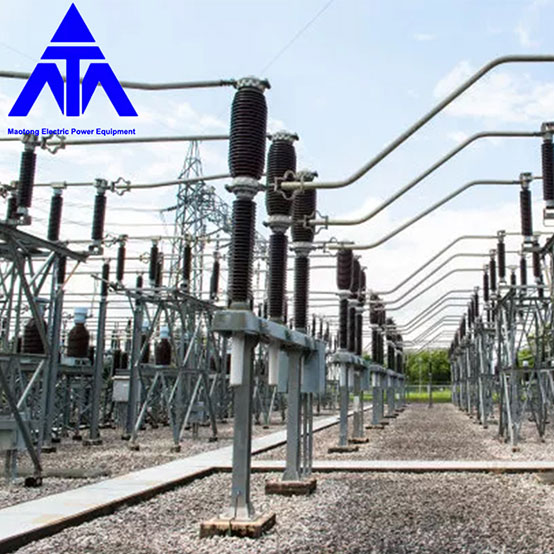

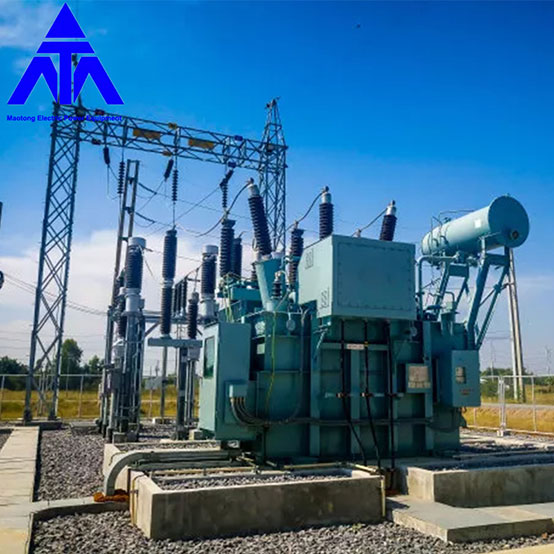

Mao Tong je vodilni proizvajalec, dobavitelj in izvoznik električnih daljnovodov na Kitajskem 500KV transformatorske postaje. Qingdao Maotong
Inteligentna podpostaja

Inteligentna podpostaja je nadgradnja in razvoj digitalne postaje. Na podlagi digitalne postaje v kombinaciji s potrebami pametnega omrežja je tehnologija avtomatizacije postaje obogatena za uresničitev funkcije inteligentne postaje. Zasnovo in gradnjo inteligentne transformatorske postaje je treba izvesti v ozadju pametnega omrežja. Izpolnjevati mora zahteve izgradnje in razvoja pametnih omrežij v naši državi ter odražati značilnosti informatizacije, digitalizacije, avtomatizacije in interakcije pametnih omrežij v naši državi.

Inteligentna podpostaja ima naslednje funkcionalne značilnosti:

1. Tesno povežite celotno omrežje.

2. Podpira pametno električno omrežje.

3. Inteligentne transformatorske postaje z visoko napetostjo izpolnjujejo zahteve prenosnega omrežja UHV.

4. Srednje in nizkonapetostna inteligentna transformatorska postaja omogoča dostop do distribuiranega napajanja.

5. Vizualizacija na daljavo.

6, standardizirana zasnova opreme in objektov, modularna namestitev.

Da bi okrepili integrirano raven upravljanja transformatorske postaje in nenadzorovane transformatorske postaje pri varnostni proizvodnji, varnosti proti kraji, nadzoru požara in drugih vidikih, vse več energetskih podjetij razmišlja o izgradnji centraliziranega sistema za spremljanje slike na daljavo, ki spodbuja razvoj omrežja integriran nadzor moči. Z digitalnim videom IP lahko spremlja in spremlja ustrezne podatke, okoljske parametre in slike vsake transformatorske postaje/postaje ter neposredno razume in obvladuje situacijo vsake transformatorske postaje/postaje v realnem času ter se pravočasno odzove na situacijo, tako da za zadovoljitev potreb številnih regionalnih postaj.

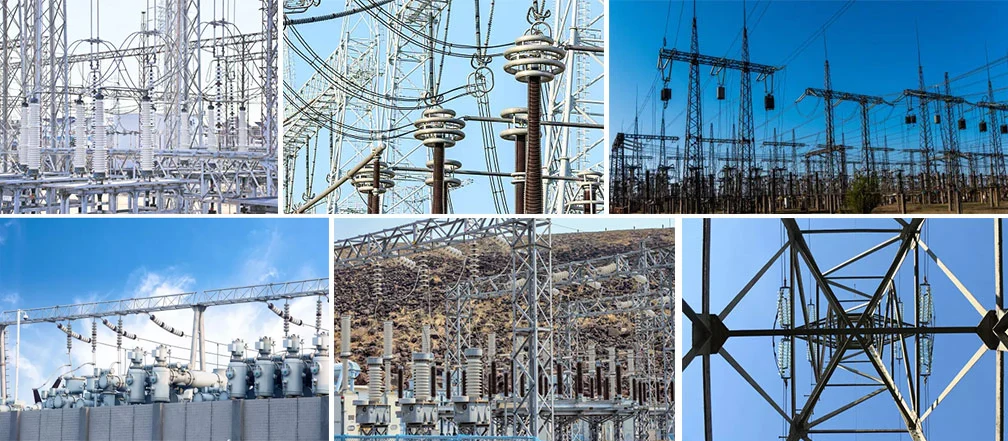

Podpostaja je preprosto prostor, kjer se napetost in tok transformirata. Za prenos električne energije iz elektrarne do oddaljenih uporabnikov je treba električno energijo povečati in vrniti nazaj v visokonapetostno omrežje, nato pa se lahko napetost zmanjša glede na potrebe bližnjih uporabnikov. Postaje so postale nepogrešljiv del elektroenergetskega sistema z dvigovanjem in spuščanjem napetosti ter prenosom moči do porabnikov.
V 100-letni zgodovini skupnega razvoja elektrarn in elektroenergetskih sistemov so se zgodile velike spremembe v gradbišču, napetostnem nivoju in stanju opreme transformatorskih postaj.

Na gradbišču transformatorske postaje so se od vseh prvotnih odprtih zunanjih transformatorskih postaj postopoma pojavile notranje transformatorske postaje in nekaj podzemnih postaj, površina transformatorske postaje in prvotnih odprtih zunanjih transformatorskih postaj pa se je zelo skrčila.

Na napetostnem nivoju se z razvojem elektroenergetike uporablja manjše število RTP 110kV in 220kV kot vozlišče RTP. Način prenosa v majhnem omrežju terminalske transformatorske postaje 35 kV se je postopoma razvil v način prenosa velikega omrežja s transformatorskimi postajami 1000 kV in 500 kV UHV kot razdelilnimi postajami vozlišča ter transformatorskimi postajami 220 kV in 110 kV kot terminalskimi transformatorskimi postajami.

Z vidika električne opreme se je primarna oprema iz prvotne odprte zunanje opreme postopoma razvila v popolnoma zaprto plinsko kombinacijo (GIS) in polzaprto plinsko kombinacijo (HGIS); Sekundarne naprave so se razvile od zgodnje zaščite tranzistorjev in integriranih vezij do zaščite mikroračunalnikov.
Zasnova strukture in postavitev opreme sodobne transformatorske postaje mora izpolnjevati naslednjih šest zahtev:

1. Priložene transformatorske postaje 10 kV na dnu stavbe ni treba razdeliti na sobe. Transformatorji ter visoko in nizkonapetostne stikalne naprave so lahko postavljeni v isti etaži in v istem prostoru.

2. Notranja postavitev transformatorske postaje mora biti kompaktna in razumna, da olajša delovanje, vzdrževanje, testiranje in preglede obratovalnega osebja. Položaj vgradnje stikalne omare mora izpolnjevati zahteve minimalne širine kanala in ustrezno upoštevati zahteve razvoja in širitve;

3. Lokacija vsake funkcijske sobe v transformatorski postaji mora biti racionalno urejena. Visokonapetostna razdelilnica meji na visokonapetostno kondenzatorsko, nizkonapetostna pa na transformatorsko sobo.

4. Objekti visoko in nizkonapetostne distribucijske sobe morajo izpolnjevati zahteve varnosti in preprečevanja požarov, v dekoraciji postaje pa ni dovoljeno uporabljati gorljivih materialov;

5. Vrata razdelilnice visoke in nizke napetosti, sobe za kondenzatorje in sobe za transformatorje je treba odpreti navzven, vrata sosednjih dveh razdelilnic pa je treba odpreti dvosmerno;

6. Visokonapetostna in nizkonapetostna distribucijska soba, kondenzatorska soba, transformatorska soba in glavna nadzorna soba morajo biti opremljene z napravami za preprečevanje dežja, snega, kač, podgan in drugega vstopa skozi vrata, okna in kabelski jarek.
