220 kV cevni stolp za prenos moči

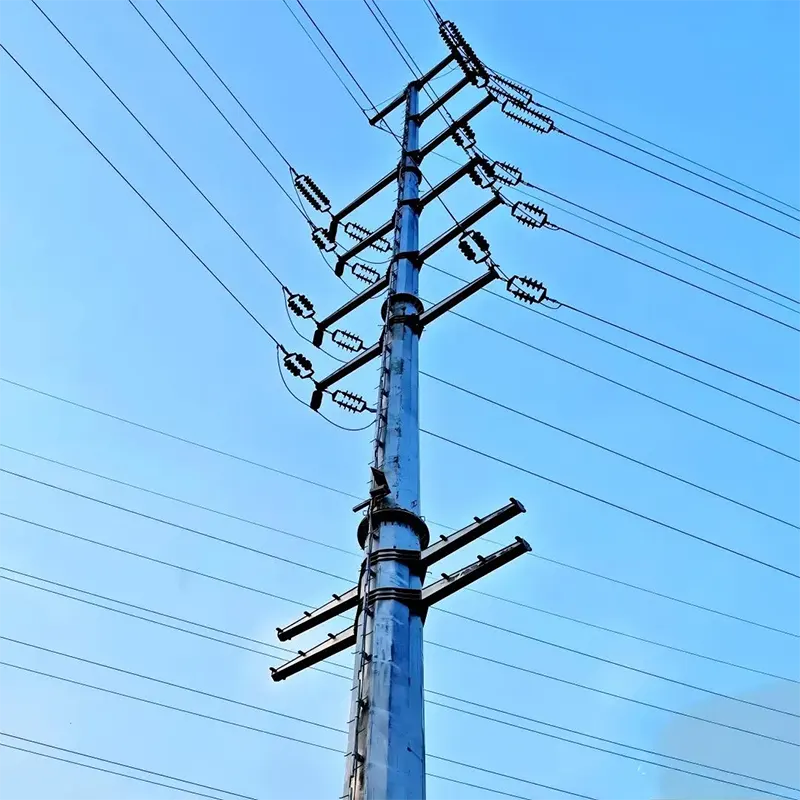

Cevni stolp za prenos električne energije 220 kV nadomešča odprto mrežo kotnih jeklenih členov z votlo, stožčasto poligonalno jekleno gredjo - običajno 12- ali 16-strano, oblikovano z upogibanjem jeklene plošče v stožec in varjenjem vzdolžnega šiva. Rezultat je struktura, ki je dramatično tanjša in vizualno lažja od rešetkastega stolpa enake zmogljivosti.

Zakaj je to pomembno? Ker je zemljišče najdražja komponenta katerega koli daljnovoda. Cevni stolp za prenos električne energije 220 kV potrebuje kvadratno podlago 6–9 metrov; cevni stolp z enako napetostjo potrebuje temelj, ki je komaj večji od samega jaška. Kjer je prednostna pot ozka, je zemljišče drago ali pa skupnosti nasprotujejo "električnim stebrom" po njihovem mnenju - cevni stolp je zasnova, ki ohranja projekte v gibanju.

Struktura in materiali cevnega stolpa za prenos

Gred je izdelana iz vroče valjane jeklene plošče (Q345 / Q355), upognjene v stožčasti mnogokotnik in zvarjene z obločnim varjenjem vzdolž šiva. Sekcije so spojene z drsnimi spojnimi pušami ali prirobničnimi povezavami, prečne krake pa privijte na gred na vrhu.

Osna plošča: Q345 / Q355, debelina 6–30 mm, odvisno od višine in obremenitve

Povezava odsekov: notranji drsni spoj (puša) ali prirobnični obroči

Prečne roke: rešetkaste ali cevaste, enojne ali dvojne konfiguracije

Osnova: privita osnovna plošča na sidrnih vijakih ali neposredno vgrajena gred

Končna obdelava: vroče pocinkano po ISO 1461, najmanj 85 µm

Višina: 25m – 60m standardno; višje izvedbe na voljo na zahtevo

Ključna prednost cevnega stolpa je njegova vzvojna togost. Mrežasti stolp se upira zvijanju skozi svojo oporno mrežo; zaprta poligonalna gred je sama po sebi odporna na torzijo - zato cevni stolpi tako elegantno obvladujejo neuravnoteženo obremenitev prevodnika in zasuke pod velikim kotom.

Ključne lastnosti in prednosti

Zmanjšanje odtisa zemlje do 70 %

Cevni stolp za prenos električne energije 220 kV potrebuje približno eno tretjino površine temeljev enakovrednega rešetkastega stolpa. Na 50 km dolgi progi lahko ta razlika prihrani na tisoče kvadratnih metrov zemljišča, ki je bilo plačano – pogosto razlika med odobritvijo projekta in zastojem.

Soseski prijazen profil

Vitko gred se vizualno bere kot "pol" in ne kot "pilon". Skupnosti in organi za načrtovanje veliko bolj pripravljeni sprejmejo cevne stolpe ob cestah, v predmestjih in v bližini stanovanjskih območij. Več naših urbanističnih projektov je bilo odobrenih prav zato, ker je specifikacija linije zahtevala cevne stolpe.

Vrhunska torzijska trdnost

Zaprt poligonski del daje gredi visoko odpornost na zvijalne obremenitve. Zaradi tega so cevni stolpi idealni za kotne in končne položaje, kjer bi neuravnotežena napetost prevodnika obremenila mrežno strukturo.

Hitrejša erekcija, manj dela na gradbišču

Manj članov pomeni hitrejšo montažo: dvokrožni 220 kV cevni stolp za prenos električne energije lahko majhna ekipa z enim žerjavom postavi v 1–2 dneh, v primerjavi s 3–5 dnevi za rešetkasti stolp. Manj dela na gradbišču, manj dviga, manjša izpostavljenost vremenskim vplivom.

Čist dizajn z malo vzdrževanja

Brez opornega omrežja ni prostora za gnezdenje ptic, manj nevarnosti plezanja in lažje prihodnje vzdrževanje. Pocinkana površina jaška je gladka in samoodcedna ter učinkovito odvaja vodo in umazanijo.

Specifikacije izdelka

Tipične aplikacije

Kot proizvajalec in dobavitelj cevnih stolpov za prenos električne energije 220 kV MTtower dobavlja te stolpe v razsutem stanju po neposrednih tovarniških cenah za:

220kV vodi skozi kmetijska zemljišča, kjer je nadomestilo za odtis velik strošek

Mestni in primestni koridorji z omejeno prednostjo

Poti ob avtocestah in železnicah, kjer je estetika pomembna

Vhodne in izstopne strukture transformatorskih postaj (terminalni cevni stolpi)

Vetrna elektrarna in fotonapetostna elektrarna 220kV zbiralni in izvozni vodi

Nadgradnja obstoječih 110kV koridorjev na 220kV brez razširitve pasovne poti

pogosta vprašanja

V: Kdaj je cevni stolp bolj smiseln kot rešetkasti stolp?

O: Ko je nadomestilo za zemljišče drago, je prednostna pot ozka ali pa je estetika pomembna – mestna območja, kmetijska zemljišča, avtoceste in pristopi k transformatorskim postajam. Če je zemljišče poceni in proga poteka po odprtem terenu, je rešetkasti stolp običajno bolj ekonomičen. Za vašo pot lahko plačamo obe možnosti.

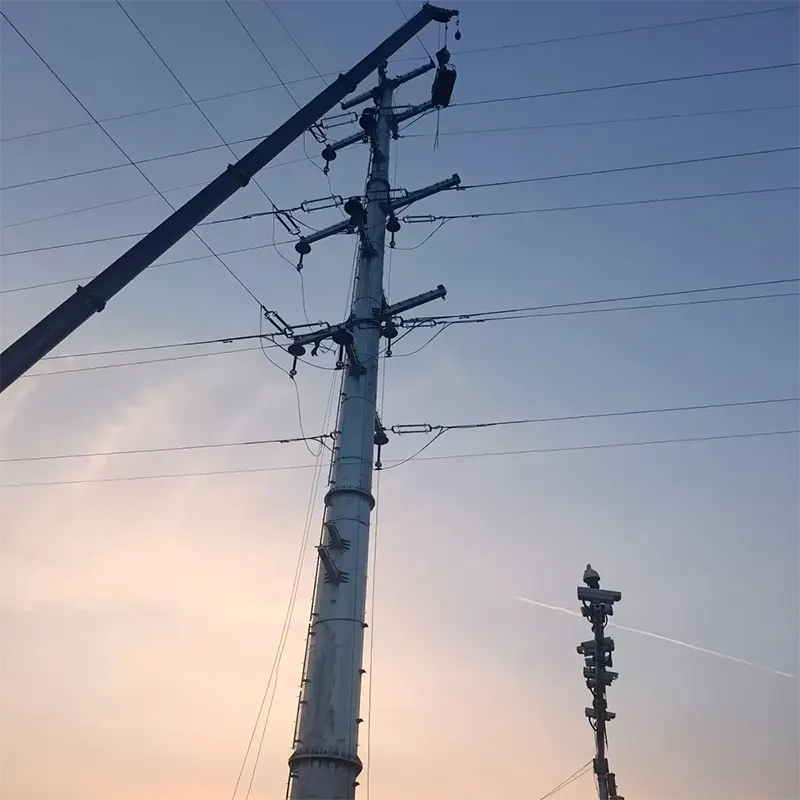

V: Kako je postavljen 220kV cevni stolp za prenos električne energije?

A: Sekcije se dvignejo z žerjavom in spojijo z drsnimi spoji ali prirobnicami, najprej spodnji del. Prečne roke so predhodno sestavljene na tleh in dvignjene kot en kos. Dvokrožni cevni stolp običajno postavijo v 1–2 dneh s 30–60-tonskim žerjavom.

V: Ali lahko cevni stolpi prenesejo položaje kotov in terminalov?

O: Da – zaradi njihove torzijske togosti so še posebej dobri pri kotnih in končnih položajih. Mnogi projekti uporabljajo cevne stolpe za celotno linijo, vključno s koti; pri zelo težkih kotih ojačamo debelino stene gredi.

V: Kakšna je debelina cinkove prevleke?

O: Standardno najmanj 85 µm po ISO 1461. Za obalna ali industrijska okolja priporočamo 110–120 µm – na voljo na zahtevo ob zmernem povišanju stroškov.

V: Kakšen je dobavni rok in MOQ?

A: MOQ za prilagojene cevne stolpe: 1 komplet. Dostava za 30 kompletov: približno 20 delovnih dni po pologu. Plačilo: 30% T/T depozit, stanje pred odpremo.
